鋼絲繩電動葫蘆是一種小型起重設備，鋼絲繩電動葫蘆具ju有you結jie構gou緊jin湊cou，重zhong量liang輕qing，體ti積ji小xiao，零ling部bu件jian通tong用yong性xing強qiang，操cao作zuo方fang便bian等deng優you點dian
，它ta既ji可ke以yi單dan獨du安an裝zhuang在zai工gong字zi鋼gang上shang，也ye可ke以yi配pei套tao安an裝zhuang在zai電dian動dong或huo手shou動dong單dan梁liang、雙梁、懸臂、龍門等起重機上使用。電機一般使用的是錐型電機，停止後自動鎖死抱閘，與其配套的鋼絲繩包括磷化塗層鋼絲繩、鍍鋅鋼絲繩和光麵鋼絲繩。



   鋼絲繩電動葫蘆的組成部分有：電機

、傳動機構、卷筒和鋼絲繩。以電機和卷筒相互位置不同大致可分為四種類型。

  (1)電機軸線垂直於卷筒軸線的電動葫蘆采用蝸輪傳動裝置, 寬度方麵尺寸大, 結構笨重, 機械效率低, 加工較困難。已沒有廠家生產這種結構型式的產品了。

  (2)電動機軸線平行於卷筒軸線的電動葫蘆
，其

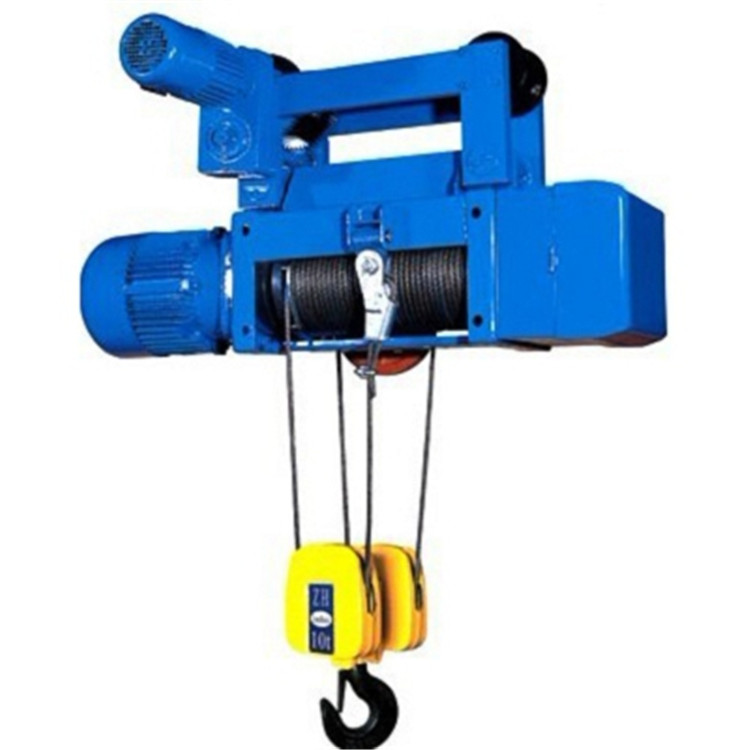

鋼絲繩電動葫蘆

鋼絲繩電動葫蘆

優點為高度與長度尺寸小。其缺點為寬度尺寸大, 分組性, 製造與裝配複雜。軌道轉彎半徑大。

  (3)電機裝在卷筒裏麵的電動葫蘆，其優點為長度尺寸小
， 結構緊湊。其主要缺點為電機散熱條件差， 分組性差
，檢查
、安裝、維護電機不便，供電裝置複雜。

  (4)電機裝在卷筒外麵的電動葫蘆
，其優點為為分組性好、通用化程度高、改變起升高度容易
、安裝檢修方便。其缺點為：長度尺寸大。





   主要用於各種提升

、牽移、裝卸重物，油罐倒裝焊接，如各種大中型砼、鋼結構及機械設備的安裝和移動
，適用於建築安裝公司
、廠礦的土木建築工程及橋梁施工

、電力、船舶、汽車製造

、建築

、公路
、橋梁、冶金、礦山
、邊坡隧道

、井道治理防護等基礎建設工程的機械設備。





   鋼絲繩電動葫蘆組成的部分大致可分為：

   1.減速器 2.卷筒裝置 3.起升電機 4.電動小車 5.錐形製動器 6.調整螺母 7.導繩器 8.聯軸器 9.吊鉤裝置 10.控製按鈕 11.空心軸 12.箱體 13.密封圈 14.09齒輪 15.06齒輪軸 16.05齒輪軸 17.04齒輪軸 18.球軸承 19.滾針軸承 20.箱蓋 21.透氣塞

   減速器：是采用**定軸斜齒輪傳動機構，齒輪和齒輪軸均經過熱處理的合金鋼製成
，箱體，箱蓋由優質鑄鐵製成
，裝配嚴密，密封良好。

控製箱：是采用能在緊急情況下切斷主電路，並帶有一個上下行程保護段火限位器的裝置。

   鋼絲繩：是采用起重型鋼絲繩，它保證了經久耐用。錐形電動機：起升電機采用較大的動力矩錐形轉子製動異步電動機，無須外加製動器。

按鈕開關：采用手操式，輕巧靈便，分有繩操縱和無繩遙控兩種方式。





    1
、初次安裝或者是重新組裝的鋼絲繩電動葫蘆，應先進行空載運轉操作
，不過要確保組件要安裝好
，不要通電。

　　2.、在正常使用前應進行以額定負荷的125%,起升離地麵約100毫米，10分鍾的靜負荷試驗，並檢查是否正常。

　　3、動負荷試驗是以額定負荷重量，作反複升降與左右移動試驗
，試驗後檢查其機械傳動部分，電器部分和連接部分 是否正常可靠。

　　4、在使用中，絕對禁止在不允許的環境下，及超過額定負荷和每小時額定合閘次數(120次)的情況下使用。

　　5、安裝調試和維護時，必須嚴格檢查限位裝置是否靈活可靠
，當吊鉤升至上極限位置時，吊鉤外殼到卷筒外殼之距離必須大於50mm(10t,16t,20t必須大於120mm)。當吊鉤降至下極限位置時，應保證卷筒上鋼絲繩安全圈
，有效安全圈必須在2圈以上。

　　6、不允許同時按下兩個使電動葫蘆按相反方向運動的手電門按鈕。

　　7、 工作完畢後必須把電源的總閘拉開，切斷電源。

　　8、電動葫蘆應由專人操縱，操縱者應充分掌握安全操作規程，嚴禁歪拉斜吊。

　　9
、在使用中必須由專門人員定期對電動葫蘆進行檢查，發現故障及時采取措施，並仔細加以記錄。

　　10
、調整電動葫蘆製動下滑量時

，應保證額定載荷下，製動下滑量S≤V/100(V為負載下一分鍾內穩定起升的距離)。

　　11、鋼絲繩的報廢標準:鋼絲繩的檢驗和報廢標準按CB/T《起重機械用鋼絲繩檢驗和報廢實用規範》執行。

　　12、電動葫蘆使用中必須保持足夠的潤滑油，並保持潤滑油的幹淨
，不應含有雜質和汙垢。

　　13、鋼絲繩上油時應該使用硬毛刷或木質小片，嚴禁直接用手給正在工作的鋼絲繩上油。

　　14、電動葫蘆不工作時
，不允許把重物懸於空中
，防止零件產生永久變形。

　　15、在使用過程中，如果發現故障，應立即切斷主電源。

　　16
、使用中應特別注意易損件情況。

　　17、10~20噸dun葫hu蘆lu在zai長chang時shi間jian連lian續xu運yun轉zhuan後hou
，可ke能neng出chu現xian自zi動dong斷duan電dian現xian象xiang
，這zhe屬shu於yu電dian機ji的de過guo熱re保bao護hu功gong能neng，此ci時shi可ke以yi下xia降jiang，過guo一yi段duan時shi間jian
，待dai電dian機ji冷leng卻que下xia來lai後hou即ji可ke繼ji續xu工gong作zuo。

　　18、使用與管理按JB《鋼絲繩電動葫蘆安全規程》中第4條執行。

　　19、檢查與維修按JB《鋼絲繩電動葫蘆安全規程》中第5條執行。





     鋼絲繩電動葫蘆的噸位是0.5T/1T/2T/3T/5T/10T/16T/20T
，它的標配鋼絲繩米數
，6M/9M/12M/18M/24M/30M。它還分為CD1（單速型）和MD1（雙速型）
，

下麵為鋼絲繩電動葫蘆的運行速度：

   0.5T-5T 10T 16T-20T

   單速：8M/MIN 單速：7M/MIN 單速：3.5M/MIN

   雙速：8M/MIN

，0.8M/MIN，雙速：7M/MIN，0.7M/MIN 雙速： 3.5M/MIN，   0.35M/MIN
