垃圾吊自動定位稱重計量管理係統

一、概述

垃圾焚燒發電的工藝流程是：生(sheng)活(huo)垃(la)圾(ji)由(you)垃(la)圾(ji)車(che)定(ding)期(qi)運(yun)入(ru)電(dian)廠(chang)

，經(jing)設(she)在(zai)廠(chang)區(qu)內(nei)的(de)地(di)磅(bang)進(jin)行(xing)計(ji)量(liang)後(hou)，自(zi)動(dong)卸(xie)入(ru)垃(la)圾(ji)堆(dui)庫(ku)。生(sheng)產(chan)運(yun)行(xing)時(shi)
，垃(la)圾(ji)經(jing)垃(la)圾(ji)吊(diao)轉(zhuan)卸(xie)到(dao)爐(lu)前(qian)垃(la)圾(ji)料(liao)鬥(dou)，經(jing)垃(la)圾(ji)給(gei)料(liao)機(ji)連(lian)續(xu)均(jun)勻(yun)送(song)入(ru)焚(fen)燒(shao)爐(lu)內(nei)
；同時粒度合格的輔助燃料煤，經計量後由輸煤皮帶送入爐前鋼製大煤鬥，通過爐前皮帶稱重式給煤機計量後送入爐膛內燃燒。

YY9800-L垃圾吊自動定位稱重計量管理係統（專利號：ZL0.3）**是為解決垃圾與燃料煤混合配比而開發研製的。

適應工作環境及生產人員安全保障措施：因垃圾堆放時會產生大量有害氣體

、病毒、病菌及惡臭，所以抓鬥天車是在全密封隔離的玻璃房內遙控操作的，這**要yao求qiu天tian車che上shang的de儀yi表biao儀yi器qi盡jin可ke能neng的de減jian少shao甚shen至zhi不bu進jin行xing日ri常chang維wei護hu，以yi減jian少shao和he避bi免mian生sheng產chan環huan境jing對dui維wei護hu人ren員yuan的de人ren身shen傷shang害hai。選xuan擇ze合he理li的de數shu據ju發fa送song和he接jie收shou模mo式shi重zhong量liang數shu據ju和he位wei置zhi數shu據ju經jing數shu字zi化hua處chu理li後hou由you電dian台tai發fa送song和he接jie收shou，這zhe樣yang保bao證zheng了le數shu據ju的de有you效xiao傳chuan輸shu，減jian少shao和he避bi免mian生sheng產chan環huan境jing對dui維wei護hu人ren員yuan的de人ren身shen傷shang害hai。垃la圾ji抓鬥天車自動計量係統高精度準確計量保障措施通常要求

，天車秤準確稱重計量必須達到的指標是：靜態標定精度0.1%F.S，係統綜合精度0.2%F.S。

要可靠實現天車秤高精度準確計量，必須采取以下諸多保障措施。

1)、選擇合理的秤體結構方案並配置高精度稱重傳感器。實踐證明*常用的為雙層架小車式秤體結構方案，配置精度等級優於0.03%F.S

、抗偏抗側抗衝擊能力強的鋼球承載雙孔梁式稱重傳感器。該方案突出特點是：計量精度高，不會降低原天車的安全係數和工藝。

2)、選用數字稱重儀表組成數字電子秤。數字稱重儀表能夠從根本上解決模擬式電子秤計量精度差的缺陷。

數字稱重儀表突出優勢是：

※mV級模擬信號先行轉換放大V級數字信號再無線傳送，有效解決了射頻幹擾和電磁幹擾問題，有效抗擊強電幹擾和浪湧衝擊影響；

※數字信號無線無損傳輸可靠距離可達1000米
；

※數字信號加密傳輸
，防止篡改，難以作弊，確保稱量安全可靠；

※各隻傳感器分別采樣和AD轉換，采用數字和算技術代替傳統的模擬和算技術
，通過工業總線協議傳送數據
，高速高效可靠
；

※AD分辨率更高（24位），采樣速度更快（200次/秒），顯示分度數更大（50000），非線性優於0.01%F.S，計量精度更有保證。

※無線遠程標定
，無砝碼標定。

3)
、采用射頻智能定位儀，準確定位投料口位置。

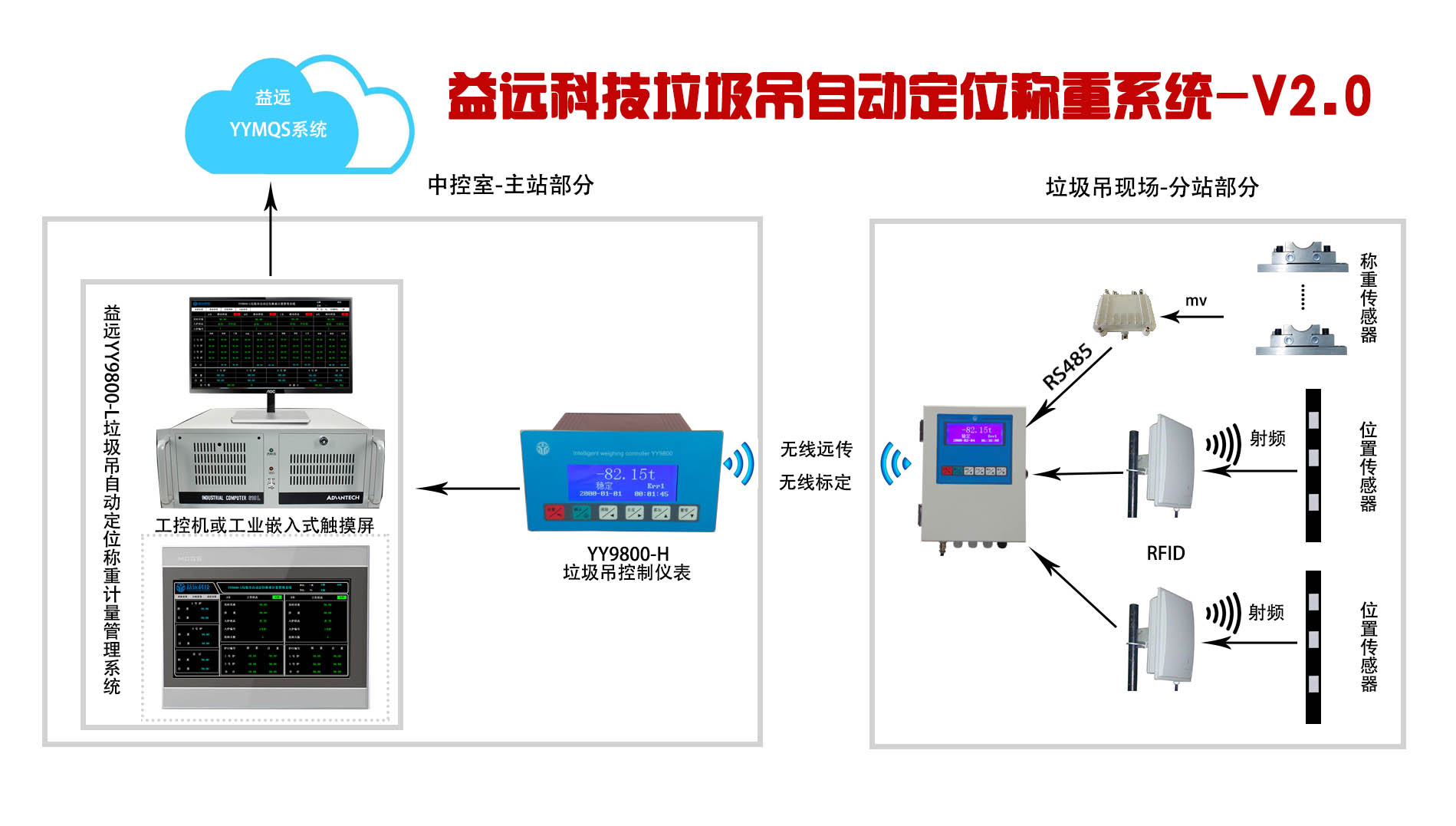

4)、采用數字分站和數字主站。數字分站同時有線接收稱重儀表數據、無wu線xian接jie收shou大da小xiao車che位wei置zhi數shu據ju，處chu理li完wan畢bi後hou實shi時shi上shang傳chuan至zhi數shu字zi主zhu站zhan，而er每mei台tai數shu字zi主zhu站zhan可ke同tong時shi帶dai動dong四si台tai數shu字zi分fen站zhan工gong作zuo，並bing實shi時shi將jiang數shu據ju上shang傳chuan至zhi上shang位wei機ji或huoPLC係統，很好地實現了自動稱重計量準確、方便和快捷。

5）、工業10寸、15寸觸摸屏及工控機可供選擇，滿足不同用戶需求

6）
、數據可以上傳雲平台進行多端顯示，能夠實現報表生成、查詢
、打印。設備運行狀態、故障報警信息查詢，即時了解設備健康狀況，提前保養維護。

二、主要功能

1)
、重量數據采集無線發送（多路智能轉換器+數字電台發送）

2)、稱重數據實時顯示（數字儀表+數字電台接收）

3)、大小車位置數據采集無線發送（智能定位儀+位置傳感器+數字電台發送）

4)、有效數據自動累加，計量數據的顯示和查看

，生成各種報表，位置數據的分析和處理（數字分站+數字電台接收）

5)、天車超載報警和安全保護稱重儀表設計有起重量限製器的功能
，可編程繼電器輸出動作點，在實現準確計量的同時,還可以實現天車超載報警控製功能和安全保護功能。不必再另行安裝起重量限製器，避免和節省了用戶重複**。

6)、無線遠程標定稱重儀表可實現無線遠程標定和無砝碼標定。

7)
、自動定位稱重計量係統設計有位置信號采集接口及控製程序，通過配置RFID自動識別裝置
，它將安裝在現場明晰駐在物（定位點）的標簽通過RFID讀卡器接入稱重控製儀表，根據工廠的工藝流程，將參與係統的每部天車運行過程中的重量信息、位置信息和時間信息收集整合
，再借助無線數傳技術、計算機技術及網絡工程技術對采集到的數據進行理解、推理、認知和自學習，進而實現對天車運行過程和運行狀態進行自動跟蹤、智能分析、模擬現場動態監測和數據統計圖表生成等，**終組成垃圾垃圾吊自動定位稱重計量管理係統。

三
、係統特點

1)、模塊化結構係統包括多個數據采集子係統，每個子係統單獨工作，分別實施重量數據模數轉換、位置數據的采集等

，從而構成一個完整的係統,並通過無線遠傳至數字儀表和分站進行數據處理。

2)、係統的穩定性好輸出信號經高增益，低漂移

，高阻抗的運算放大器進行放大。采用單片微處理控製，速度快，精度高，性能穩定可靠。

3)、適應高溫
，強震動，粉塵，腐蝕，強磁場的工業環境。
